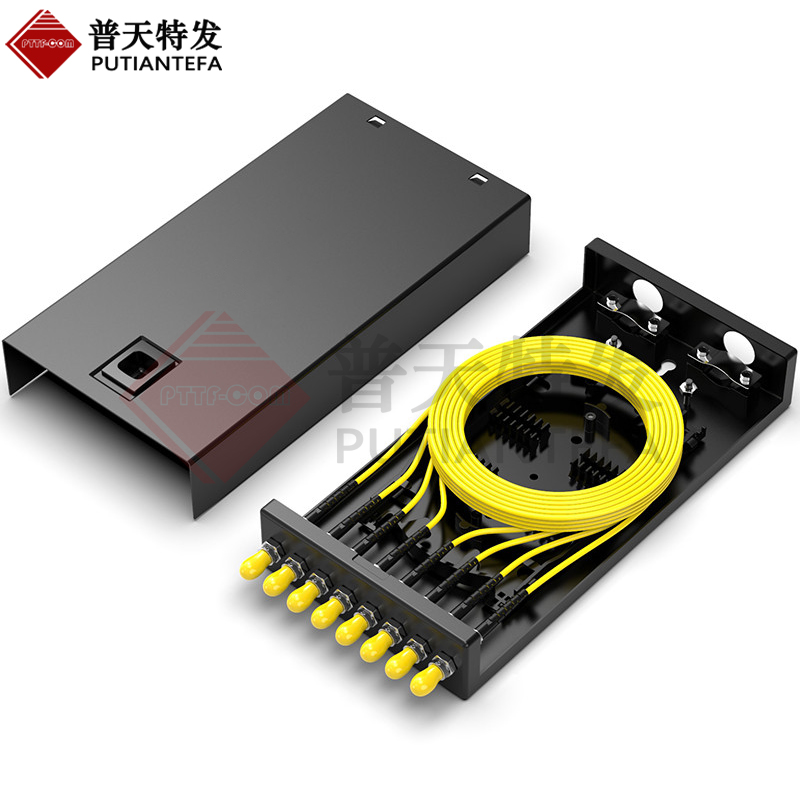

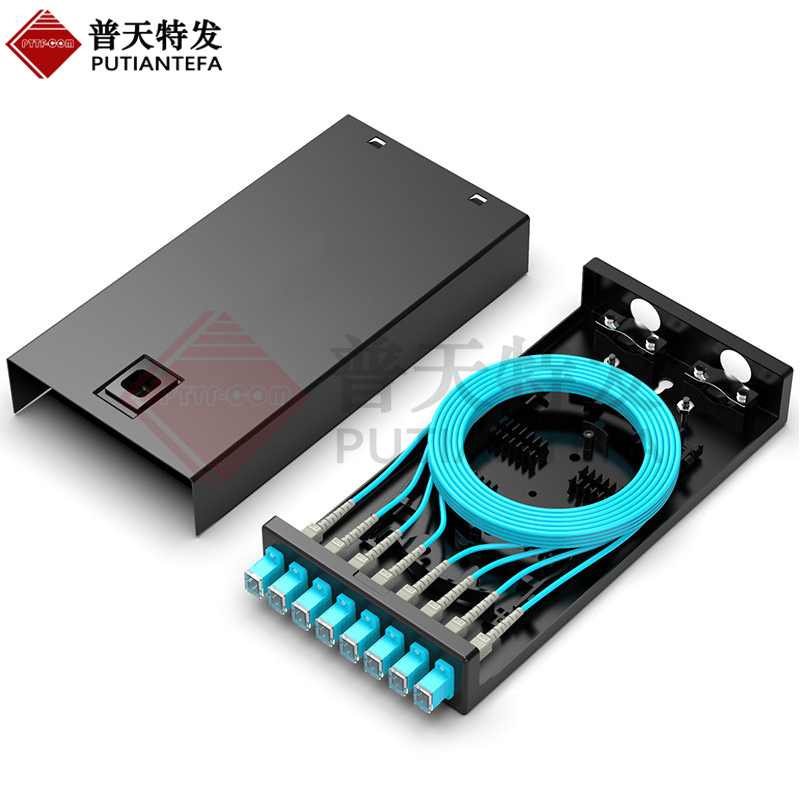

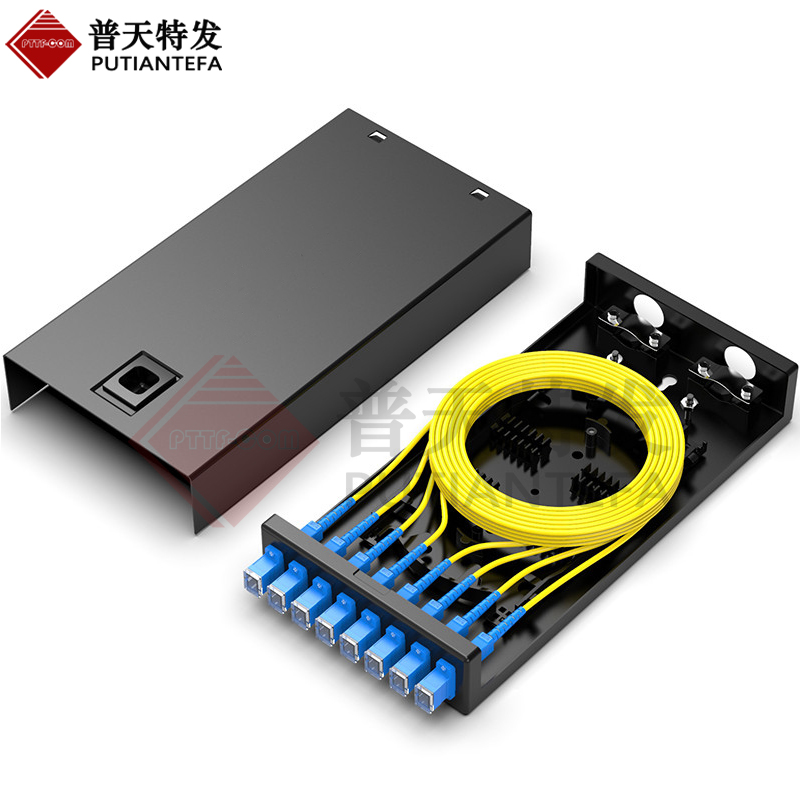

8口光缆终端盒
所属分类:FTTH光缆终端盒
发布日期:2021-04-24
立即询价

光缆终端箱系列产品是光纤传输通信网络中终端配线的辅助设备,适用于室内光缆的直接和分歧接续,并对光纤接头起保护作用。光缆终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。OTB,光缆终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。光缆终端盒又叫,很多工程商也叫光缆盘纤盒,是在光缆敷设的终端保护光缆和尾纤熔接的盒子,主要用于室内光缆的直通力接和分支接续及光缆终端的固定,起到尾纤盘储和保护接头的作用。 光缆终端盒产品描述 GPX69系列光纤终端箱是一种标准19英寸安装的光纤熔接及成端装置,它安装与操作方便、灵活,可配置不同适配器面板以满足各种应用需求。产品特性 19英寸标准结构,安装挂耳可调,适应不同安装场景 高密度,1U配线容量大可达48芯(双LC适配器) 抽屉式结构,使用维护操作方便 统一机架,多种适配器面板可选,应用灵活,扩容、改造方便 通过选择不同的适配器面板,适用FC(大D形)、SC、LC、双LC等多种适配器 光缆终端盒 光缆终端盒是一种用于实现光缆光纤成端的设备,需要时,也可以作为配线设备。适用于各种光缆与尾缆接续,并可起到光纤接头保护和配线的功能。 工作温度:室内型-5℃~ 40℃,室外型:一20℃~ 60℃ 环境湿度:≤95%( 40℃时) 大气压力:70 kPa~106 kPa 绝缘电阻:接地装置与箱体金属构件之间的绝缘电阻不小于2×104MΩ/500V(DC) 耐电压(V):接地装置与箱体金属构件之间的耐电压不小于3000V(DC)/1min 连接器衰减(dB):≤0.3dB 回波损耗(dB):PC型≥45dB,UPC型≥50dB,APC型≥60dB GPX69型光缆终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。 光缆终端盒按光缆连接方式,可分为直通型和分歧型。 按是否可以装配适配器分类,可以分为可装配适配器型和不可装配适配器型。 按外壳材料分类,可分为塑料外壳和金属外壳。 光缆终端盒使用环境 光缆终端盒一般适用于室内或非露天的室外使用,不适合于露天使用,如要使用,应采取保护措施。工作温度:室内型:-5℃~ 40℃;室外型:-20℃- 60℃。 光缆终端盒的应用 光缆终端盒广泛应用于市话、农话网络系统、数据、图象传输系统,有线电视系列,用于室内光缆的直通力接和分支接续,起到尾纤盘储和保护接头的作用,采用冷轧钢板静电喷塑制成,设计结构合理,美观大方可将光缆加强芯固定在终端。 产品类型12、24、48、72芯产品材质塑件ABS、箱体冷轧板 使用条件 工作温度:-10°C~ 40°C 贮存温度:-25°C~ 55°C 相对湿度:≤85%( 30°C) 大气压力:70Kpa~106Kpa 光电性能 标称工作波长:850nm、1310nm、1550nm 插入损耗:≤0.5dB 回波损耗:PC≥40dB、UPC≥50dB、APC≥60dB 抗电强度:≥3KV(DC)/1min不击穿、无飞弧; 绝缘电阻:≥1000MΩ/500V(DC) 寿命:≥1000次 收容盘光纤弯曲半径:≥40mm] 机械性能 塑料件燃烧性能符合GB51697-85的规定。 光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm 光缆进入机箱,曲率半径大于光缆直径的15倍 箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑,外形美观,使用方便 功能 具有光缆固定和保护功能 具有光缆终接功能 调线功能 光缆纤芯和尾纤的保护功能 应用范围 适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统 类型:(24个SC双工适配器,大芯数48芯)光缆终端盒 规格:480*300*1U 材质:壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑,外形美观,使用方便 颜色:深灰色; 主要技术参数 环境温度:-25℃~+45℃ 相对湿度:≤85%(30℃时) 大气压力:70~106KPa 绝缘电阻:≥2×10MΩ/500V(DC) 耐压强度:在15KV直流作用下,1min无击穿、无飞弧 收容盘光纤弯曲半径:≥40mm] 应用范围 用于光缆成端、固定,光纤与尾纤的熔接及余纤的收容与保护
